FTI FormingSuite?快速生成數模的工藝補充面解決方案
FormingSuite? SDF Fast die face design for deep drawn panels
FormingSuite? SDF用于創建深拉伸鈑金的快速模面設計
FTI FormingSuite? STRULPTURED DIE FACE使成本工程師能夠快速創建和變形模面設計，以準確捕捉真正的金屬成型過程。拉制的部件需要額外的材料（模面）以滿足所需的金屬材料流動。只需幾分鐘，SCULPTURED DIE FACE可以快速輕松地創建數百個表面來表示第一個成型工序數模的繪制，從而為拉深制件提供更準確的板材形狀。這對于確定準確的沖壓材料成本和科學地估算沖壓模具成本至關重要。
成本工程師需要考慮拉伸制件的模面以控制金屬流動。SCULPTURED DIE FACE是一種流線型繪圖模具開發軟件，可快速生成第一個成型工序的幾何體。它以最小拉深深度考慮模具沖壓方向，初始沖頭接觸，平衡切邊角度以實現最小CAM側整行程，創建可展開的工藝補充面，建立打孔開口線并將補充面延伸到零件的修剪線之外。SCULTPURED DIE FACE順暢地將所有數據鏈接到可行的第一個成形工序的幾何體中以進行下游處理。

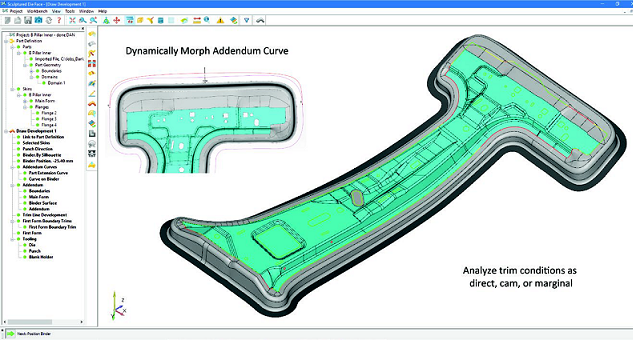

通常，將額外的材料添加到原始部件形狀（凸模延伸曲線）以使金屬從部件形狀流到壓料面以減輕成形嚴重度。法蘭可以布置在沖頭面，模面或壓料面上。高度互動的變形工具使用戶能夠塑造額外的材料，使金屬在更復雜的過渡區域上平滑流動。
結果是用于成本工程的完全定義的可行性模面，以確定拉深件最小化的坯料尺寸。模具工程師可以在幾分鐘內生成并評估多種模具設計方案。該數據無縫傳遞給COSTOPTIMIZER?，以便快速準確地進行成本核算和估算。?
FormingSuite? SDF解決方案的特點與優勢
-
執行沖壓功能識別以從第一次成形拉延中刪除二次操作?
-
確定沖壓件法蘭展開對沖頭面，模面或壓料面的影響?
-
在分析修邊條件，拔模角度和負角時，優化壓力軸方向以最小化負角或拉深深度?
-
使用各種強大的行業驅動方法可構建復雜的彎曲壓料面幾何形狀?
-
在模具表面上精確展開法蘭，翻邊面和延伸幾何形狀?
- 導出表面數據以在COSTOPTIMIZER?中用于成本計算和估算
