尊敬的用戶、朋友們：您們好！

我們?cè)谑褂脹_壓CAE工具輔助進行模具設計研發過程中是否會遇到以下的這些問題：

1).對修邊工序執行仿真時，無法直觀查看并確認修邊刀塊的角度等影響修邊模具結構設計的修邊工藝條件

2).對外覆蓋件執行油石仿真時，無法直接在結果云圖中同時繪制零件表面的突起與凹陷，且不能測量其起皺量的數值

3).想快速地知道同一個工序的仿真結果在不同步號之間的差異以用來判定設定最佳的模具沖壓條件

4).想輕松快捷地自動輸出不同工藝方案或工藝條件情況下的仿真結果對比報告書提交給領導或客戶確認

5).想在CAE工具中直接自動生成數模的實體拉深筋，并通過更改實筋的幾何形狀從而實現再計算分析

上述的5個問題，在 JSTAMP/NV 沖壓成型仿真軟件中就可以全部解決，有關詳情請查閱以下內容。

?

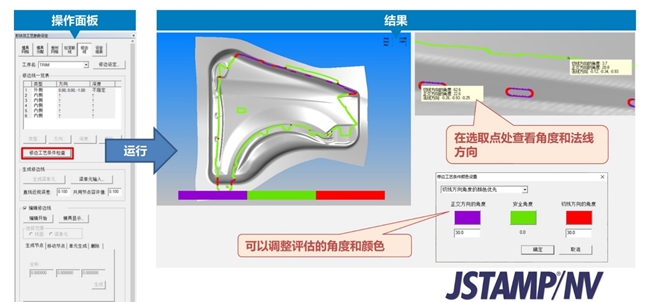

1.? 修邊工藝條件確認功能

1).對有起皺和回彈工序的工藝流程執行角度檢測，在修邊線上選取一個點，即可顯示該位置的角度和最佳修邊方向

2).修邊工藝條件檢查可以使用事先展開獲取的修邊線來執行

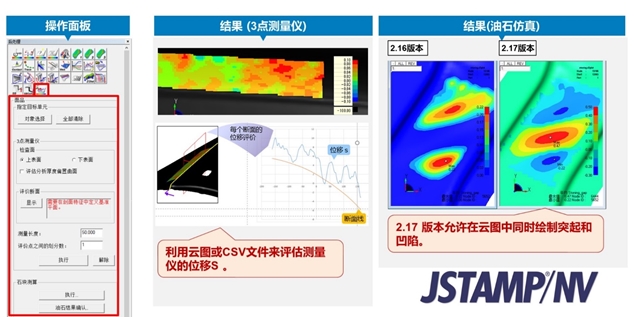

2.? 起皺與表面缺陷評價功能

1).基于3點測量?jī)x模擬檢查的機理同時評估外覆蓋件油石打磨面的正面和背面，從而顯示板材的突起和凹陷

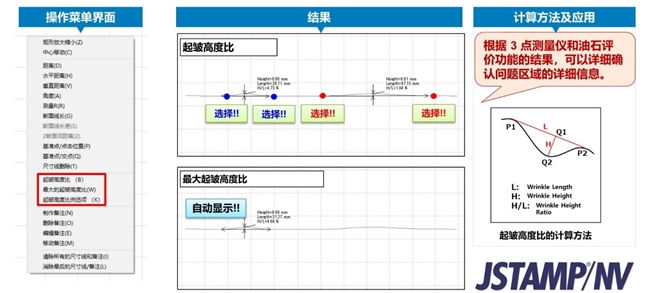

2).能夠評估剖面視圖上任意兩點之間的起皺高度比

3).能夠?qū)崿F(xiàn)自動檢測并在剖面視圖中顯示最大起皺高度比

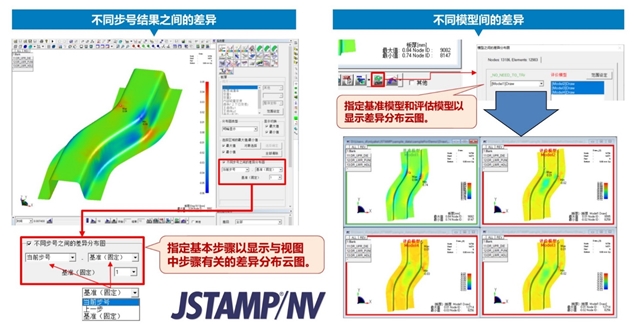

3.? 顯示差異分布云圖功能

1).能夠繪制不同結果步號之間結果差異分布云圖，例如初始步和最終步之間的應力差

2).能夠繪制不同模型之間結果差異分布云圖，例如更改成形條件前后的厚度差異

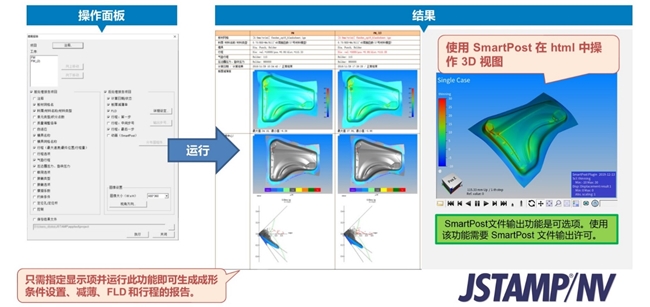

4.? 自動生成簡易報告書功能

1).使用一個按鈕即可輸出比較因計算條件設置不同的分析結果

2).能夠顯示各種結果的分布云圖并輸出動畫文件

5.? 自動創建幾何拉深筋功能

1).能夠從指定的實筋中心線和橫截面幾何形狀自動生成實體拉深筋

2).能夠快速輕松地更改實筋的幾何形狀從而執行再計算分析

3).能夠支持圓形和梯形兩種典型的實筋幾何形狀及在曲面法線或沖壓方向上進行投影
