焊接仿真軟件JWELD —— 解決方案
點焊裝配分析 JWELD Spot welding
JWELD Spot Welding 是一款專門用于點焊裝配分析的軟件,通過利用JSOL獨自研發的面向點焊的固有應變分析※,可以在短時間內預測包括點焊在內的裝配工序的變形。采用了與Welding MEGA相同的殼單元的薄板為對象的計算方法,其特點是計算時間短。通過預測組裝工序的變形,可以進行組裝后形狀的事前評價、各工序的變形履歷的確認以及工序改善研究。點焊專用GUI支持自動生成打點、鉗制等工序定義和工序管理等分析設置。
自動生成打點
在JWELD Spot Welding中,為了能夠利用您所擁有的CAD數據進行解析設定,搭載了自動生成表現焊接狀態部分形狀的功能。
工程管理

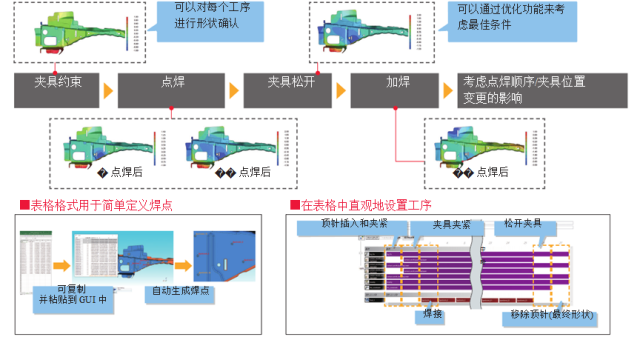

夾具、插銷和非夾緊等組裝工序可以以表格形式進行管理。
每個工序的變形量記錄和確認
通過JWELD
GUI的后處理功能,可以分析每個工序的變形量。
