焊接仿真軟件JWELD —— 解決方案
主要功能——Welding Designer

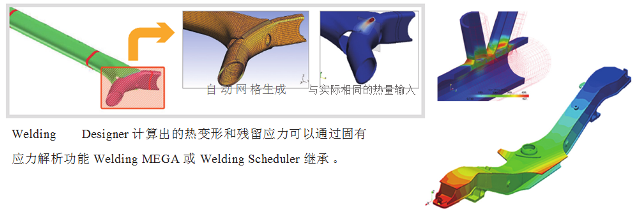

Welding Designer 是針對熔融焊接,如電弧焊和激光焊等焊接工藝的分析功能。通過使用逐步計算熱彈塑性分析方法對加熱和焊縫生成進行計算,可以獲得溶融池附近的詳細溫度歷史記錄。不僅可以預測焊接熱變形,還可以預測焊接部周圍的殘余應力分布。通過組合作為標準功能的相變求解器可以預測由于焊接熱歷史記錄造成的 HAZ(熱影響區域)的組織變化,可用于預先評價高強度材料和工具鋼等需要詳細成份調整的鋼材的焊接影響。
殘余應力的預測
通過評價焊接后的殘留變形,事先掌握對焊接時的裂紋和耐久性的影響。另外,通過考慮相變,也可以預測接頭的強度下降。
焊接變形的預測
分布式內存并行計算功能可預測產品尺寸的熱彈塑性計算的變形。
多種熱源模型
為了高精度地再現在預測焊接變形中重要的焊接形狀,可以利用各種分布函數的熱源模型。
