某汽車門檻內板回彈預測
基本信息：該門檻內板使用才材料是980高強鋼，其力學參數如下表1所示。
表 1? 材料的力學參數
|
材料
參數 |
料厚/mm |
密度/
(g/cm3) |
彈性
模量/GPa |
硬化
指數 |
泊松比 |
屈服
強度/MPa |
拉伸
強度/MPa |
異性
因數 |
|
數值 |
1 |
7.8 |
210.0 |
0.08 |
0.3 |
673.0 |
1038.0 |
0.80 |

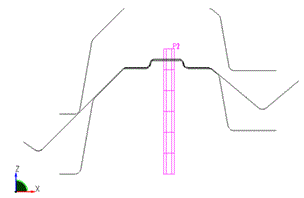

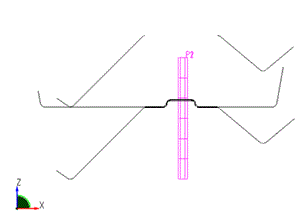

該門檻內板包括四個工序：落料、成形和兩次翻邊工序，三個工序的有限元仿真模型如下圖1所示。
??????????????????
???????????????
?????????????????
????????????????????????????? 圖1 三個工序的有限元模型
回彈仿真結果：如下圖2所示，門檻內板最終回彈仿真結果在X方向位移圖，由圖可知：對于980級別的高強度鋼板，是否采用YU（吉田-上森）材料模型，回彈仿真結果存在明顯的區別，在上圖中“紅圈”區域甚至存在回彈趨勢相反的情況。然而，經與現場加工結果對比后，獲知采用YU（吉田-上森）材料模型獲取的回彈仿真結果與客戶現場試模結果十分吻合；因此，基于MatPara擬合的YU材料模型對制件執行回彈仿真的精度是可信的。
?????????????????????
???????????????????????????
?
