基于預應變的U形沖壓件彎曲回彈預測
背景：該案例是Numisheet’2011的第四個標準考題，主題是考慮預應變對U形沖壓件彎曲回彈的影響，目的是測試板材沖壓仿真軟件預測高強度鋼板回彈的性能。
仿真信息：其材料為高強度鋼DP780，采用MatPara軟件基于DP780基本力學性能參數進行擬合Y-U模型隨動硬化的參數見圖1。應用Y-U模型的擬合結果與拉伸—壓縮—拉伸的測試數據匹配的很好，如圖2所示。采用1/4對稱模型進行仿真分析，所建立的有限元模型見圖3。
?????

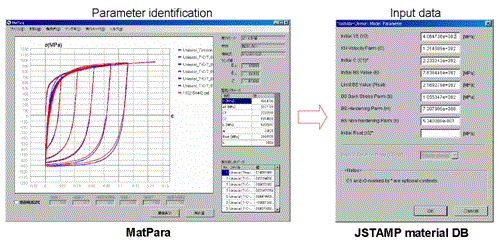

圖1 應用MatPara擬合YU模型所需參數

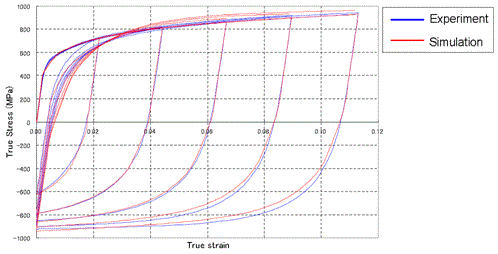

圖2 基于MatPara擬合的YU模型參數與材料測試的真實應力-真實應變曲線對比
?
圖3 仿真模型????????????????????????? ?圖4 回彈評價特征角
仿真結果：如圖5所示，由此可知，使用MatPara擬合的Y-U模型在進行高強度鋼板回彈分析時精度非?？煽?。
??

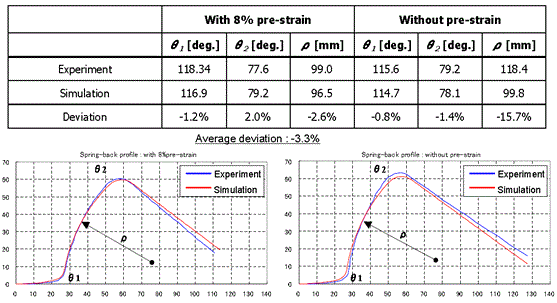

圖5 仿真結果與試驗結果對比
