焊接仿真軟件JWELD —— 成功案例
解析事例-側面防撞梁(汽車)的焊接變形
考慮由于夾具約束的釋放而產生的回彈
分析汽車側面防撞梁的焊接變形。
·????????????????????????????????
?考慮釋放約束的回彈
·????????????????????????????????
?9道工序、4條焊接線
·????????????????????????????????
?解析模型:3551外殼元素(2萬自由度)?計算時間17秒

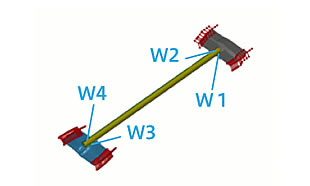

約束狀態

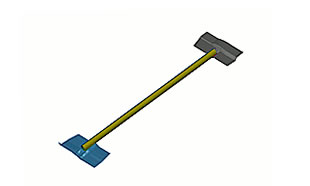

釋放狀態

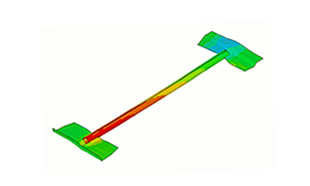

釋放前的焊接變形

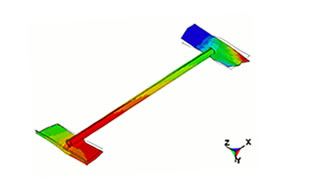

釋放后的變形
