JSTAMP/NV2.9中文版正式發布
發布時間：2015-1-28發布人:admin
JSTAMP/NV 2.9版本升級的內容包括：
1:提升前處理與后處理的性能
2:提升坯料網格生成器的性能與穩定性
3:增強后處理中用戶定制分布圖功能
4:其它完善內容與變化
請仔細閱讀后續頁面中所述的 重要通知。
?
?
從舊版本中轉移配置文件和用戶自定義文件
第1步 第一次啟動JSTAMP 2.9版時，在 【歡迎光臨】對話框界面中，選中【從更早版本中轉移設定】，輸入舊版本的工作路徑，然后單擊【下一步】按鈕。
第2步 至2.7版升級的用戶，用戶定制文件夾不在 “C:\Program Files”路徑中: 僅需單擊【OK】按鈕。其他自2.6版或更早期版本升級的用戶：指定用戶定制文件夾存儲的路徑，然后單擊【OK】按鈕，將舊文件復制到新路徑下即可。
注意: 在版本2.7中，默認工作路徑和用戶定制文件夾變更至C:\JSOL_Shared. 不再推薦將這類文件夾放置于 C:\Program Files路徑下。
?????????????第1步:???????????????????????????????????????????????????? 第2步:
????????????
??????????????????????? ??????
?
1. 提升前處理與后處理的性能?
?

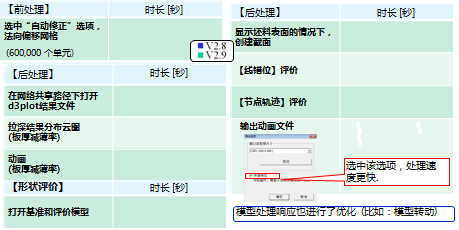

對于大型模型而言，這些速度提升效果更為明顯
?
?2,800,000 個坯料單元和1,600,000個模具單元，35個步計算結果
?

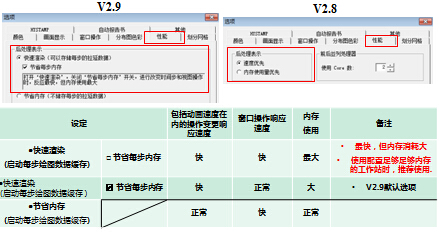

繪圖性能配置界面有所變更
?
?
?

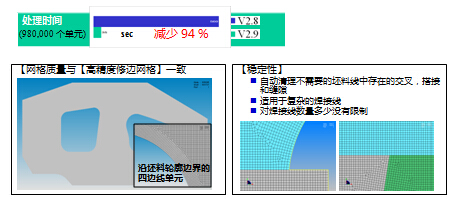

2. 提升坯料網格生成器的性能與穩定性
?
?
【使用】 注意使用該新坯料網格生成器需進行以下操作
1:選擇【文件】> 【打開CAD文件】菜單，打開CAD文件中的坯料輪廓線
2:選擇【CAD】> 【生成坯料網格】菜單，生成坯料網格
3:選擇【文件】> 【另存LS-DYNA關鍵詞文件】菜單，保存坯料網格文件
4:在形狀與工藝參數面板的板材網格頁中，輸入上述操作生成的坯料網格
?
?
3. 增強后處理中用戶定制分布圖功能
在【后處理】的用戶定制分布圖中增加以下內容：

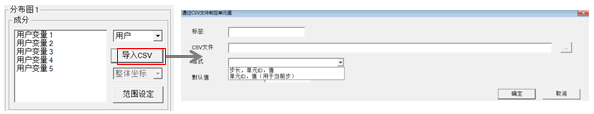

1:現在支持通過CSV文件直接設定單元數值。通過該功能，用戶通過JSTAMP之外其它途徑計算得到的單元數值結果可以輸入至JSTAMP中，并在3D模型中顯示。
?

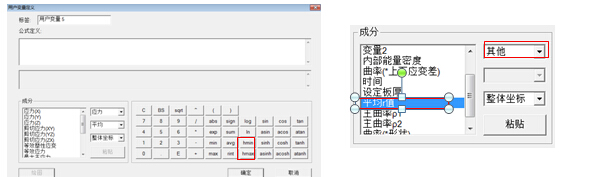

2:在【用戶變量定義】中增加hmax和hmin的新功能。通過該功能，用戶可以取得指定變量（包括通過公式定義的變量）在變化過程中的最大值和最小值。
3:現在【用戶】選項中可以使用平均R值（厚向異性系數）。?
?
?
4. 其它完善內容與變化?

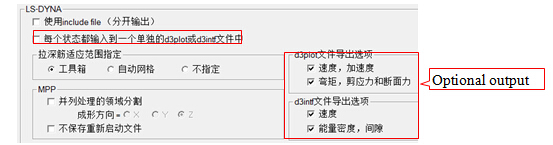

增加3個可選項設定，用以減少計算結果文件的大小?
?
1:不經常用到的輸出要素變成計算結果文件輸出可選項
2:對于一個給定的輸出時間點，增加了一個功能可選項，用來將狀態結果數據輸出為一個單獨的d3plot / d3intf文件。
*該功能項用于幫助用戶選擇長期保存的結果數據。
1:現在【d3plot文件輸出間隔】 可以在回彈工序中設定
?
?
默認的模具網格生成器進行了變更
?現在，網格生成器默認為version 3.0，該生成器在JSTAMP2.8.0版中得到了增強，能生成高質量的網格。
?模具網格生成器可在【選項】> 【劃分網格】頁進行選擇。
?
現在后處理中可使用攝氏溫度[deg C]作為溫度單位
?
?在【選項】> 【其它】頁面中選中該可選項。
