本次的更新包括:
1.壓料板設定的新增功能
①改善自動定位和模具底部的建模
②現在支持使用彈簧特性進行載荷設定
2.改善修邊功能
①提升從修邊線生成精細板料網格的性能和穩定性
②現在支持通過在拉延/成形工序使用自適應網格連續求解計算到下一個修邊工序
③修邊網格質量的提升
3.板料網格劃分新增功能
–支持沿板料邊緣劃分為精細的單元，而板料內部區域劃分為較粗的單元
4.進一步完善工具網格劃分
–網格自動修正功能的提升
5.一個可以避免重力加載分析不可靠的新功能
–板料可以使用很大的半徑進行預彎
6.前/后處理中的其他更新

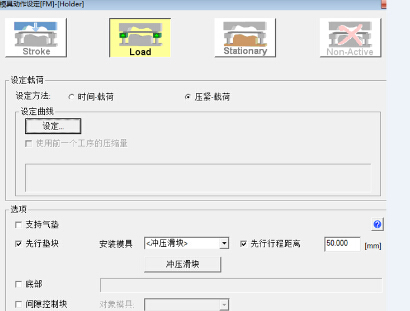

沖壓滑塊現在可以在先行墊塊的[安裝模具]列表框中進行
選擇使用 <沖壓滑塊>,
1.在自動定位中彎曲凸模可以正確地移動到相應的位置.
? ? ? ? ? ? ? ??需要同時設定滑塊速度和先行墊塊的行程距離. 當使用<沖壓滑塊>, 已存在的斜楔工序的設定功能不需要設定.
2.即使模具的沖壓方向不在Z軸方向， [底部]選項也可使用.

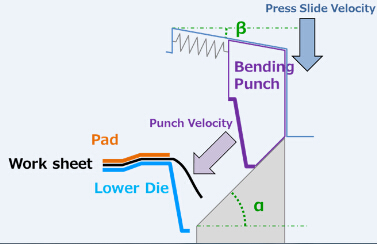

滑塊速度與凸模速度之間的關系
For β of 0, Slide velocity = Punch velocity? * sinα.
For α of 0, Slide velocity = Punch velocity? * tanβ. In general, Slide velocity = Punch velocity? * (cosα*tanβ + sinα)
? ? ? ? ? ? ? ?
?

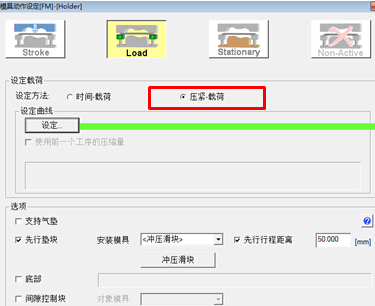

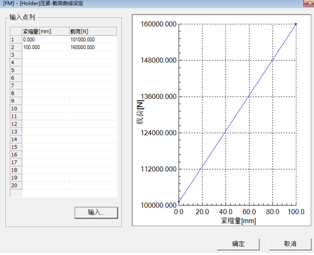

現在行程-依賴載荷的設定可以設定為載荷與彈簧壓縮量曲線.
注意：使用多個彈簧，總載荷必須輸入.
①提升從修邊線生成精細板料網格的性能和穩定性
–組裝時間的性能有明顯提升，例如：
?24 分鐘 (2.9版本) -> 3 分鐘30 秒 ( 2.10版本).
(修邊前大約 1,000,000 個單元，修邊后大約 420,000 個單元)
–注意: 當選擇圖1所示的 [從修邊線制作網格] 會生成精細網格.
板料網格細化后會生成如圖2所示的沿著邊界的四邊形單元.
? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??圖片1 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?圖片2
②現在支持通過在拉延/成形工序使用自適應網格連續求解計算到下一個修邊工序
–在使用自適應網格的拉延或成形工序后面的修邊工序中，現在可以選擇 [使用和以前工序同樣的網格] . 選擇這個選項允許連續工序的求解.
–[前工序的自適應網格作成然后分割] 按鈕已刪除，因?yàn)檫x擇 [使用和以前工序同樣的網格] 會自動進行網格再劃分.
③修邊網格質量的提升

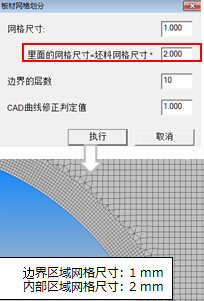

板料網格劃分現在支持指定內部區域和邊界區域不同的網格尺寸.
這個功能即可生成沿著板料邊緣為精細網格單元，然而板料內部區域?yàn)檩^粗的網格單元. 在翻邊區域使用這種網格劃分方式在減少總的單元數目和計算成本的同時會提升計算精度.
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
【使用方法】? 需要注意的是，需要按照如下所示的步驟來使用這種新類型的板料網格劃分.
1.在菜單欄選擇 [文件] > [打開 CAD 文件]打開板料輪廓線的 CAD 文件.
2.在菜單欄選擇 [CAD] > [生成板料網格] 進行板料網格的劃分.
3.在菜單欄選擇 [文件] > [另存 LS-DYNA 關鍵詞文件保存板料網格.
4.在形狀及工藝參數設定面板上的板料網格頁面輸入板料網格.

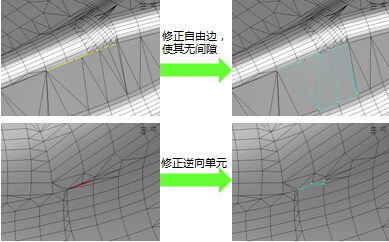

①網格自動修正功能的提升.

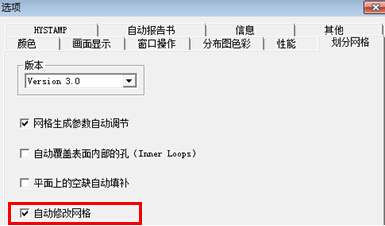

推薦使用在[選項]對話框中[劃分網格]頁面的[自動修改網格]設定. 使用 [自動修改網格], 在網格劃分完畢的同時會自動執行修改網格.
? ? ? ? ? ? ? ? ??
②一個新的選項追加到用于生成面網格的網格生成器，適合于實體網格的輸入.
當使用 [用作實體網格面] 選項, 網格劃分器
可以使用較大“最大單元邊長“成功生成網格.
不會合并部件.

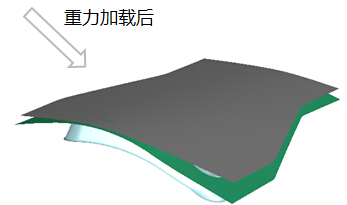

新增給予板料一個輕微初始偏轉的功能. 這個功能能夠避免在重力加載分析中可能存在不可靠的結果.
? ? ? ? ? ? ? ??10000 mm半徑的初始偏轉
? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?模型來源于Numisheet 2002 標準考題
選擇一個彎曲選項，可以根據下模具的表面最好地描述預期的板料變形.
使用該功能，必需要LS-DYNA R6.1.1或更新版本的求解器.
在自重工序的[工序設定]對話框上的[基本]頁面?

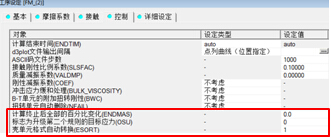

[前處理] 新增3個分析控制選項
[ENDMAS (計算終止后全部的百分比變化)]
當模型的質量百分比變化達到指定值，LS-DYNA 把模型輸出到 d3plot文件并終止計算.
這個選項有助于找出單元發生過度變形而導致計算異常終止.
此功能與質量縮放技術(DT2MS)一起使用. 請注意：如果使用縮放系數為2.0的自動質量縮放將改變質量縮放.
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
[OSU (標志為升級第二個規則的目標應力)]
設定這個數值為1可以更新2階目標應力，進而提升精度.
在重力加載分析中使用隱式算法，OSU 設定為 1 和 ESORT 設定為 2 可以避免在三角形單元可能出現的低精度應力或應變.
默認值為0.0, 意味著此功能在2.9版本被禁用.
[ESORT (殼單元格式自動轉換)
使用數值2, 三角形單元的單元算法類型(ELFORM) 切換到 17 (全積分DTK 殼單元).
ESORT 2 (ELFORM 17) 可以避免尤其是工件在翻邊區域附近的三角形單元可能出現的低精度應力或應變.
默認值為1, 意味著在2.9版本使用 ELFORM 4 (C0 三角形殼).
[前處理] 結果文件現在自動寫入
執行成形工序的組裝，前一工序的結果文件將被自動寫出.
[前處理] 方向矢量現在很容易被復制或粘貼
[復制方向矢量] 和 [粘貼方向矢量] 菜單菜單項已被添加到用于指定行程/載荷方向編輯框的右鍵快捷菜單.
支持從電子表格應用程序 (例如 微軟 Excel)粘貼到 Windows 剪貼板.
[后處理] 斷面視圖的注釋現在可以顯示零件的成分?jǐn)?shù)值
