面臨這樣的共性問題，有沒有可行的辦法來解決？

?

通過調研國內外大型汽車制造商及其零部件加工企業的實際應用發現，使用 CAE 工具是解決上述問題的有效解決辦法。CAE（Computer Aided Engineering）是計算機輔助工程的簡稱，在工程設計中利用計算機輔助求解分析與優化復雜工程和產品的結構力學性能等，把工程或生產中的各個環節有機地組織起來，將有關的信息集成，使其產生并存在于工程或產品的整個生命周期。具體到?jīng)_壓行業，即在試模前，使用 CAE 工具同步輔助研發沖壓零部件及其加工數模，用計算機硬件加專業的沖壓仿真成形軟件結合數字化的設計方案來代替實際的沖壓設備及模具進行虛擬試模，提前預測并解決在后續實際試模時可能出現的缺陷，例如常見的起皺、開裂與回彈問題，進而縮短試模時間，節省成本。

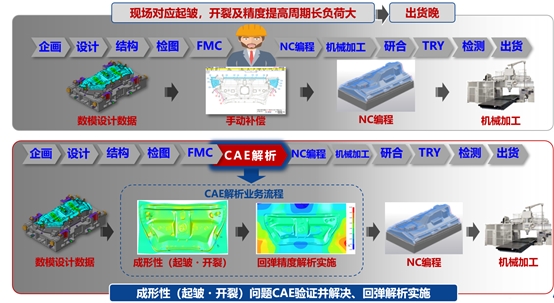

使用 CAE 工具同步輔助研發沖壓零部件的典型流程

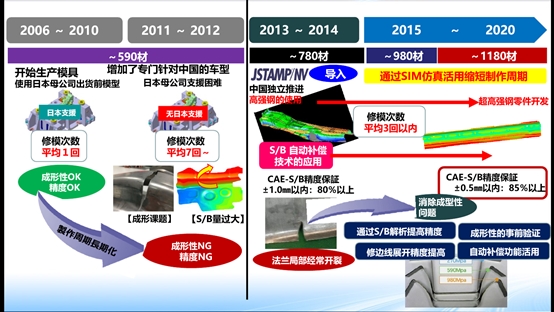

一、 廣州某日系汽車部件有限公司導入JSTAMP軟件的過程

1.? JSTAMP 軟件導入前公司現狀（2006~2012年）

??? 1).零件使用材料等級最高為590Mpa

??? 2).2010年前，模具研發由日本母公司支援，使用母公司出貨前設計的數模，試模時成形性與精度都沒問題，模具的修模次數平均為1次

??? 3).2011年后，由于該公司增加了專門針對中國車型的零件，從而日本母公司支援困難，因此，面臨的主要問題是第一次試模時常常出現成形性不合格與回彈量過大，靠人工經驗及試錯法修模，修模次數平均為7次，進而導致零件制作周期延長，即為沒有導入CAE工具之前大家面臨的共性問題。

????

2.? JSTAMP 軟件導入后公司產品研發情況（2013~2020年）

??? 1).零件使用材料等級從780Mpa，逐漸升級最高為1180Mpa

??? 2).利用 JSTAMP 軟件，獨立推進高強鋼模具研發能力的積累與建立，目前具備超高強鋼零件（材料等級1180Mpa以上）的研發能力

??? 3).通過使用 JSTAMP 軟件輔助模具研發，對零件的成形過程進行仿真分析可以在試模前提前驗證成形性并消除成形性問題，通過回彈精算及其自動補償技術的應用提高零件的回彈控制精度，實現修模次數由原來未使用仿真時平均7次降低到現在的平均3次以內，進而縮短零件制作周期

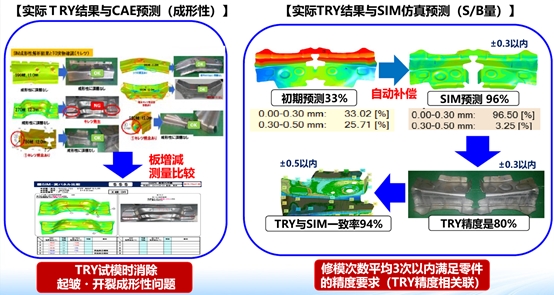

3.? JSTAMP 軟件輔助該公司產品研發的應用實例

1).試模時消除起皺與開裂成形性問題

2).提高了零件回彈控制的初始精度，進而修模平均次數在3次以內即可滿足零件的精度要求

具體到開篇對我們所關注的三個問題，導入 JSTAMP 軟件后帶來實際效益的答案如下。

1).試模時消除起皺與開裂成形性問題，提高了零件回彈控制的初始精度，進而修模平均次數在3次以內即可滿足零件的精度要求，因此，可以大幅度提升項目研發進度

2).該公司的技術顧問反饋，使用JSTAMP 提供的功能建立企業內部仿真案例庫與仿真項目設定模板，并制定相應的仿真技術應用的操作規范來積累并傳承企業內部技術經驗，對公司年輕工程師的培養有莫大的幫助

3).根據收集的數據初步估算公司投入產出比大于10

導入CAE 解決方案的費用為Z=JSTAMP軟件+硬件

每套模具每次修模的成本計算：X=人工費用+耗材（電費、材料費、設備損耗等）

通過導入JSTAMP 軟件每套模具平均減少了修模次數為4次，4*X

假設公司年制作模具數量Y套，則每年為公司節省成本為 4*X*Y

由此計算投入產出比為：Z/4*X*Y > 10(通過該公司導入JSTAMP前后的數據統計估算)

?

?
